BOMBA DE OPACIDAD TESTO 05540307

Metodología de Ensayo Paso a Paso

1. Muestreo con bomba manual: Se introduce la sonda de la bomba manual de opacidad, con una tira de papel de filtro previamente colocada en la ranura del cabezal, directamente en el conducto de evacuación de los productos de la combustión.

2. Aspiración estandarizada: Para obtener una muestra representativa, se realizan diez bombeadas uniformes y constantes, succionando el volumen de gas necesario a través del filtro de papel.

3. Evaluación de derivados de aceite: Una vez completados los ciclos de bombeo, se extrae la tira de papel de filtro y se inspecciona visualmente con detenimiento para detectar la posible presencia de derivados de aceite (pequeñas gotas de combustible sin quemar).

4. Criterio de repetición del ensayo:

   • Si se aprecia cualquier tipo de coloración amarillenta o verdosa provocada por derivados del petróleo, la medición se considera no válida.

   • Si el papel de filtro presenta humedad debido a la condensación de vapor de agua durante la aspiración, el ensayo también deberá repetirse obligatoriamente, ya que esto distorsiona el grado de gris final.

Set de Medición de Opacidad (Hollín): Componentes y Accesorios

El análisis manual de opacidad mediante el método Bacharach es un estándar indispensable para evaluar la calidad de la combustión en instalaciones de combustibles líquidos. Para garantizar un diagnóstico preciso y un correcto mantenimiento del equipo, se utilizan los siguientes componentes esenciales:

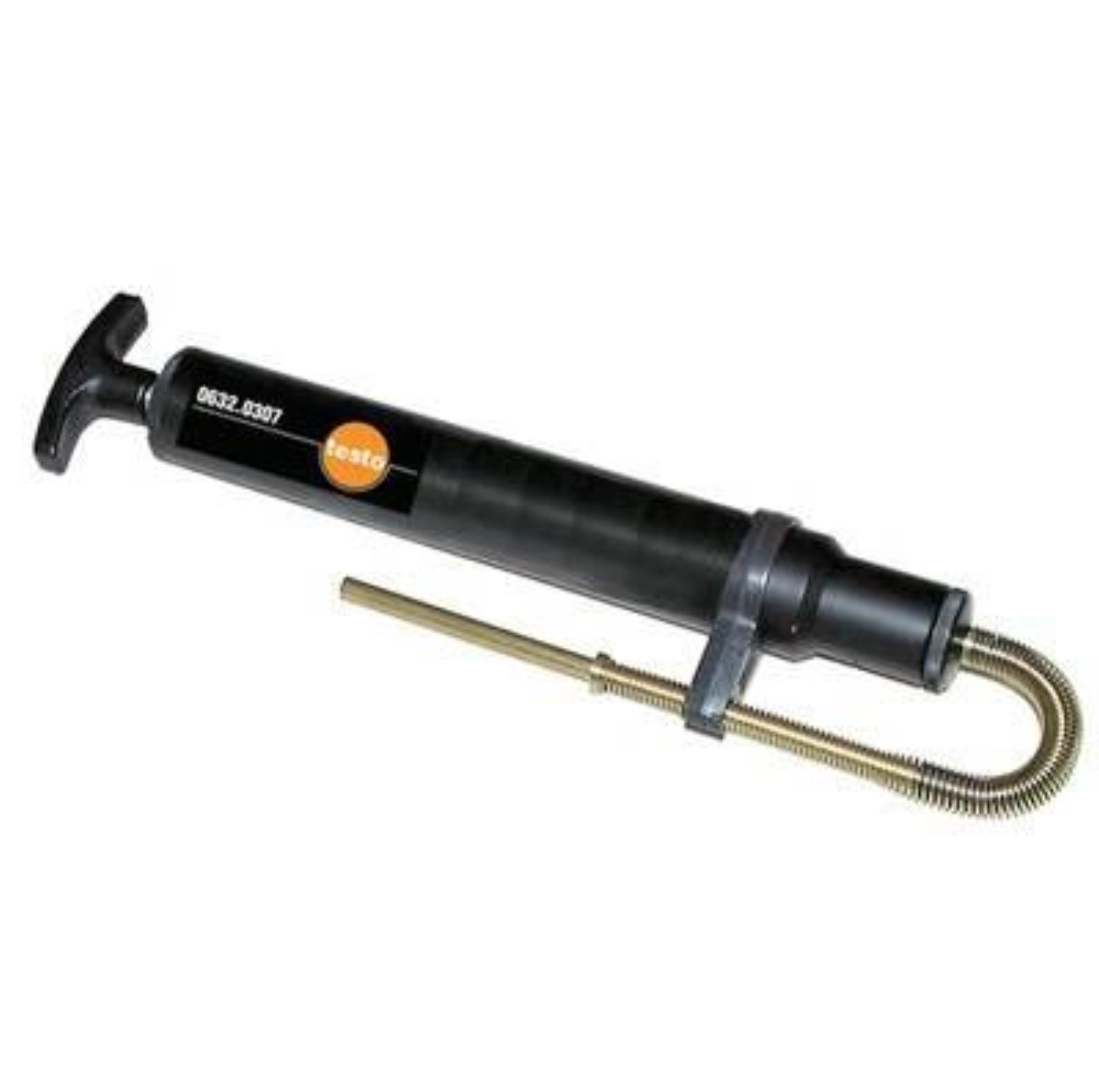

• Bomba de Opacidad (Bomba Manual)

• Función principal: Dispositivo mecánico de aspiración manual diseñado con un émbolo y un cilindro estancos de alta robustez.

• Aplicación: Permite extraer de forma controlada y uniforme una muestra exacta de los gases de escape de la chimenea para hacerlos pasar a través del papel de filtro.

• Papel de Filtro (Tiras de Reacción)

• Función principal: Soporte de retención física de partículas de hollín y derivados de la combustión.

• Aplicación: Se introduce en la ranura del cabezal de la bomba antes de iniciar el muestreo. Al aspirar los gases, retiene las partículas sólidas no quemadas, generando una mancha grisácea proporcional a la opacidad de los humos.

• Escala de Comparación (Escala de Bacharach)

• Función principal: Patrón visual de referencia numerado del 0 (blanco absoluto) al 9 (negro total).

• Aplicación: Se coloca el papel de filtro usado tras la medición debajo de la plantilla para comparar el tono de gris obtenido con los niveles de la escala patrón, determinando así el número de opacidad oficial de la instalación.

• Aceite Lubricante de Mantenimiento

• Función principal: Agente protector y acondicionador para componentes mecánicos de precisión.

• Aplicación: Fluido de baja viscosidad especialmente formulado para lubricar periódicamente el interior del cilindro y el émbolo de la bomba manual. Garantiza un deslizamiento suave, previene el desgaste mecánico prematuro y asegura la estanqueidad hermética necesaria para que el volumen de muestreo sea siempre exacto.
