SET ANALIZADOR DE REFRIGERACIóN TESTO 558S - SET SMART BLUETOOTH CON VACUóMETRO, SONDAS DE TEMPERATURA Y PINZA VATIMéTRICA 05645584

Control intuitivo y versátil

La configuración, gestión y documentación de los procesos se agilizan notablemente gracias a su pantalla táctil a color. Este sistema hace que la navegación por el analizador sea rápida y natural. No obstante, pensando en el trabajo de campo, el equipo incorpora una botonera física de alta precisión, ideal si prefiere utilizar guantes o trabajar de forma tradicional.

Compatibilidad universal con refrigerantes

Diseñado para adaptarse a cualquier instalación y entorno de trabajo, el Testo 558s es compatible con todos los refrigerantes del mercado. Integra una memoria con hasta 96 perfiles preinstalados, los cuales se pueden actualizar de forma inalámbrica (OTA) y organizar en una lista de favoritos para un acceso inmediato.

Precisión y claridad en los resultados

Con una excelente precisión del 0,25% a fondo de escala (f.e.) combinada con representaciones gráficas avanzadas, la evaluación del estado y rendimiento de la instalación se vuelve mucho más sencilla, segura y fiable.

Registro avanzado de datos

El dispositivo permite registrar mediciones de forma continua durante un máximo de 30 minutos, mostrando los resultados en curvas de tendencia para identificar anomalías al instante. Además, es posible ampliar esta capacidad mediante una actualización (upgrade con coste adicional) a través de la App Testo Smart, habilitando el registro de datos continuo durante hasta 72 horas.

Gestión documental eficiente

La App Testo Smart permite exportar y enviar los informes con los valores medidos en tiempo real. Esto facilita la finalización y documentación detallada de las tareas de mantenimiento o reparación con solo un par de clics y sin necesidad de moverse del lugar de la intervención.

Conectividad integral para cualquier aplicación

Ya sea para calcular el recalentamiento y subenfriamiento, realizar pruebas de estanqueidad, medir el Delta T, efectuar evacuaciones o realizar la carga de refrigerante, el analizador está preparado. Su amplio catálogo de programas de medición y su conectividad con toda la gama de accesorios de refrigeración permiten gestionar y certificar cualquier tipo de servicio.

Máxima robustez en obra

Su carcasa cuenta con certificación de protección IP54, lo que asegura una alta resistencia ante el polvo y las salpicaduras de agua, garantizando su durabilidad en las condiciones de trabajo más exigentes.

Equipamiento siempre al día

El analizador se mantiene a la vanguardia gracias a las actualizaciones automáticas e inalámbricas gratuitas (OTA). Este sistema asegura la incorporación constante de nuevos refrigerantes al catálogo y garantiza la compatibilidad inmediata con los próximos lanzamientos de la marca.

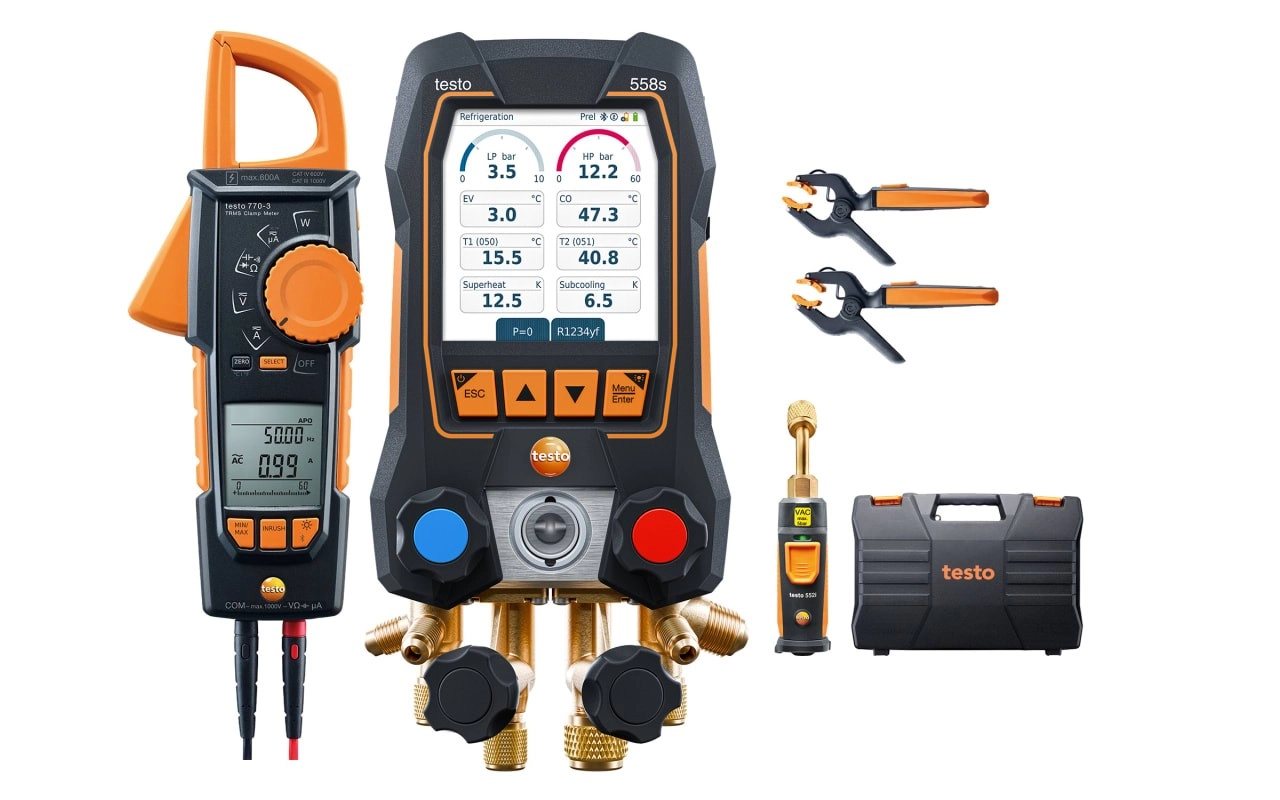

Contenido del kit (Dotación de suministro)

• Analizador digital de refrigeración: Testo 558s (modelo de 4 vías).

• Sondas de temperatura: 2 termómetros de pinza inalámbricos Testo 115i.

• Medición de vacío: 1 vacuómetro inalámbrico Testo 552i.

• Medición eléctrica: 1 pinza amperimétrica Testo 770-3.

• Transporte y protección: Maletín de transporte robusto.

• Conectividad y carga: Cable de conexión USB-C.

• Software: Aplicación Testo Smart (disponible para descarga gratuita).

• Documentación técnica: Certificado de conformidad de fábrica y manual de instrucciones.

Especificaciones Técnicas y Operativas Generales del testo 558s:

Dimensiones y estructura

• Masa del equipo: 1.3 kg

• Medidas físicas: 229 x 112.5 x 71 mm

• Índice de protección: IP54 (resistencia al polvo y salpicaduras)

Condiciones ambientales y energía

• Rango térmico de trabajo: Entre -20 °C y +50 °C

• Rango térmico de almacenamiento: Entre -20 °C y +60 °C

• Desconexión automática: Apagado del instrumento tras 10 minutos de inactividad

• Sistema de alimentación: Híbrido (Batería recargable de Litio 18650, o 3 pilas alcalinas tipo AA)

• Autonomía operativa: Menor o igual a 70 horas (con iluminación de pantalla y Bluetooth activos)

Interfaz y conectividad

• Tecnología de pantalla: Panel táctil de tipo capacitivo

• Interfaz de comunicación: Bluetooth 5.0 ®

• Radio de cobertura inalámbrica: Hasta 150 metros de alcance

Medición de Temperatura

• Rango de medición: Entre -50 °C y +150 °C

• Exactitud instrumental: +/- 0.5 °C

• Resolución en pantalla: 0.1 °C

• Puertos de entrada: 2 x Conectores específicos para sondas de temperatura (NTC)

Medición de Presión

• Rango de medición: Entre -1 y 60 bar

• Exactitud instrumental: +/-0.25 % del fondo de escala (f.e.)

• Resolución en pantalla: 0.01 bar

• Tomas de conexión: 3 x 7/16" – UNF y 1 x 5/8'' – UNF

• Límite de sobrecarga relativa (Baja presión): 65 bar

• Límite de sobrecarga relativa (Alta presión): 65 bar

Especificaciones Técnicas y Operativas Generales del testo 552i:

Dimensiones y estructura

• Masa del equipo: 142 g

• Medidas físicas: 150 x 32 x 31 mm (L x A x H)

• Color del producto: Negro / Naranja

• Índice de protección: IP54 (resistencia al polvo y salpicaduras)

Condiciones ambientales y energía

• Rango térmico de trabajo: Entre -10 °C y +50 °C

• Rango térmico de almacenamiento: Entre -20 °C y +50 °C

• Desconexión automática: Apagado del instrumento tras 10 minutos de inactividad

• Sistema de alimentación: 3 pilas tipo AAA

• Autonomía operativa: Hasta 39 horas de uso continuo

Rango de medición

• Entre 0 y 20000 micras

• Entre 0 y 26.66 mbar

Exactitud instrumental

• +/-10 micras + 10 % del valor medido (en el rango de 100 a 1000 micras)

Resolución en pantalla

• 1 micra: En el rango de 0 a 1000 micras

• 10 micras: En el rango de 1000 a 2000 micras

• 100 micras: En el rango de 2000 a 5000 micras

Límites de sobrecarga

• Sobrecarga absoluta: 6.0 bar / 87 psi

• Sobrecarga relativa: 5.0 bar / 72 psi

Especificaciones Técnicas y Operativas Generales del testo 115i:

Dimensiones y estructura

• Masa del equipo: 127.4 g

• Medidas físicas: 183 x 90 x 30 mm

• Material de la carcasa: Plástico

• Color del producto: Negro / Naranja

Condiciones ambientales y energía

• Rango térmico de trabajo: Entre -20 °C y +50 °C

• Rango térmico de almacenamiento: Entre -20 °C y +60 °C

• Sistema de alimentación: 3 pilas tipo AAA

• Autonomía operativa: Hasta 150 horas de uso continuo

Compatibilidad de sistemas e interfaces

• Requisitos del ecosistema móvil: Dispositivos con iOS 13.0 o superior, Android 8.0 o superior, y terminales portátiles dotados de tecnología Bluetooth 4.0.

• Tecnología de comunicación: Transmisión de datos vía Bluetooth®

• Radio de cobertura inalámbrica: Hasta 100 metros de alcance

• Compatibilidad de fluidos: Apto para trabajar de forma segura con refrigerantes clasificados como A2L y A3 (baja toxicidad y niveles de inflamabilidad específicos).

Especificaciones del sensor de temperatura (NTC)

• Rango de medición: Entre -40 °C y +150 °C

• Exactitud instrumental: +/-1.3 °C (en el intervalo crítico de -20 °C a +85 °C)

• Resolución en pantalla: 0.1 °C

Función de Evacuación en Sistemas Térmicos

En los trabajos de puesta en marcha y mantenimiento de sistemas de frío, climatización y bombas de calor, el proceso de evacuación (hacer vacío) es crítico para eliminar la humedad y los gases no condensables. La visualización avanzada de este proceso facilita un diagnóstico preciso.

Monitoreo del Progreso Gráfico de Vacío

El analizador digital y la aplicación móvil integran un programa específico de evacuación que transforma las lecturas numéricas en un análisis visual continuo:

• Indicador de progreso gráfico: Muestra en tiempo real la curva de descenso de la presión absoluta (en micras o mbar). Permite identificar de un vistazo si el vaciado evoluciona de forma lineal o si se ha estancado.

• Visualización del valor inicial: Registra de forma automática el punto de presión exacto en el que comenzó la medición de vacío, sirviendo como referencia base de la operación.

• Visualización del valor diferencial: Calcula y muestra la diferencia existente entre el valor de vacío alcanzado y el valor objetivo configurado, o bien la variación de presión durante la prueba de estanqueidad posterior (ensayo de caída de presión).

• Ventaja técnica: Esta representación gráfica ayuda al técnico a detectar de forma prematura la presencia de humedad residual (el vacío se estabiliza en un punto fijo debido a la evaporación del agua) o microfugas en las conexiones del circuito.

Aquí tienes otra propuesta alternativa para los mismos datos técnicos. En esta ocasión, en lugar de tablas, los he organizado en un formato de lista técnica limpia y estructurada por bloques.

Es una opción excelente si vas a maquetar el contenido en un catálogo donde el espacio horizontal sea más reducido o prefieras una lectura secuencial y directa.

Especificaciones técnicas pinza vatimétrica testo 770-3:

Datos generales y del sistema

• Dimensiones del equipo: 249 x 96 x 43 mm

• Peso neto: 378 g

• Color de carcasa: Negro

• Pantalla integrada: Panel LCD de 2 líneas con retroiluminación y resolución de 6.000 cuentas.

• Interfaz de conectividad: Sistema con 2 conectores físicos y tecnología inalámbrica Bluetooth.

• Alimentación eléctrica: Funciona mediante 3 pilas AAA.

• Compatibilidad de software: Requiere smartphones o tablets con sistemas operativos iOS 11.0 / Android 6.0 o versiones superiores (con Bluetooth 4.0).

• Conectividad de sondas: 1 entrada disponible para sonda térmica (admite termopares tipo K mediante adaptador).

• Normativas de seguridad y conformidad: Cumple con los estándares EN 61326-1, EN 61010-2-032 y EN 61140.

• Certificaciones internacionales: Homologaciones CE y CSA.

• Categoría de aislamiento eléctrico: CAT IV 600 V / CAT III 1000 V

• Impedancia de entrada: 11 MΩ (tanto para corriente alterna como continua).

Límites ambientales de uso

• Rango térmico de operación: -10 hasta +50 °C

• Rango térmico de almacenamiento: -15 hasta +60 °C

• Humedad ambiental admitida: 0 hasta 80,0 % HR (sin condensación).

Parámetros de medición y rangos

Nota metrológica: Las precisiones se expresan respecto al valor medido (v.m.) más los dígitos significativos mínimos (+ dígitos).

Medición térmica y tensión

• Temperatura (Termopar Tipo K - NiCr-Ni):

  • Rango: -20 hasta +500 °C

  • Precisión: ±1 °C (dentro del intervalo de 0 a +100 °C)

  • Resolución: 0,2 °C

• Voltaje en Corriente Continua (V CC):

  • Rango: 1,0 hasta 1000,0 V

  • Precisión: ± (0,8 % v.m. + 3 dígitos)

  • Resolución máxima: 1 V

• Voltaje en Corriente Alterna (V CA):

  • Rango: 1,0 hasta 1000,0 V

  • Precisión: ± (1 % v.m. + 3 dígitos)

  • Resolución máxima: 1 V

Medición de intensidad de corriente

• Corriente Continua (I CC):

  • Rango por cables: 0,1 hasta 600,0 μA | Precisión: ± (2 % v.m. + 5 dígitos)

  • Rango por pinza: 0,01 hasta 600,0 A | Precisión: ± (2 % v.m. + 5 dígitos)

  • Resolución máxima: 0,1 A / 0,1 μA

• Corriente Alterna (I CA):

  • Rango por cables: 0,1 hasta 600,0 μA | Precisión: ± (1,5 % v.m. + 5 dígitos)

  • Rango por pinza: 0,01 hasta 600,0 A | Precisión: ± (2 % v.m. + 5 dígitos)

  • Resolución máxima: 0,01 A / 0,1 μA

Componentes, frecuencia y análisis de red

• Resistencia eléctrica:

  • Rango: 0,10 hasta 60,0 MΩ

  • Precisión: ± (1,5 % v.m. + 3 dígitos)

  • Resolución máxima: 0,01 Ω

• Capacitancia (Condensadores):

  • Rango: 0,001 μF hasta 60000,00 μF

  • Precisión: ± (1,5 % v.m. + 5 dígitos)

  • Resolución máxima: 0,01 nF

• Frecuencia de señal:

  • Rango: 0,00 Hz hasta 10 kHz

  • Precisión: ± (1 % v.m. + 1 dígito)

  • Resolución máxima: 0,1 Hz

• Factor de potencia (cos φ):

  • Rango: -1,00 hasta +1,00

  • Precisión: ± (10 % v.m. + 5 dígitos)

  • Resolución máxima: 0,01

Mediciones y cálculos de potencia

• Potencia activa: Rango de 0,1 W a 600 kW | Precisión: ± (5 % v.m. + 5 dígitos) | Resolución: 0,1 W

• Potencia aparente: Rango de 0,1 VA a 600,0 kVA | Precisión: ± 1 dígito | Resolución: 0,1 VA

• Potencia reactiva: Rango de 0,1 var a 600,0 kvar | Precisión: ± (10 % v.m. + 5 dígitos) | Resolución: 0,1 var

• Potencia en CC (Tensión/Corriente continua): Rango de 0,1 W a 600,0 kW | Precisión: ± 1 dígito | Resolución máxima: 0,1 W

Funciones avanzadas del instrumento

• Identificación inteligente: Reconocimiento y preselección automática de los parámetros de medición.

• True RMS: Mediciones exactas de verdadero valor eficaz.

• Corrientes de inserción: Función específica para medir picos de arranque.

• Gestión de pantalla: Congelación de lectura (Data Hold) e iluminación del panel integrada.

• Análisis térmico: Capacidad de lectura de temperatura mediante accesorio adaptador.

• Análisis de picos: Registro automático de máximos y mínimos (Mín/Máx).

• Diagnóstico de circuitos: Ensayos acústicos de continuidad y pruebas de diodos.

• Rango extendido μA: Soporte nativo para mediciones de corriente en microamperios.

• Cálculo de eficiencia: Función directa de medición de potencia de red.

• Enlace inalámbrico: Módulo Bluetooth integrado para transferencia de datos.
