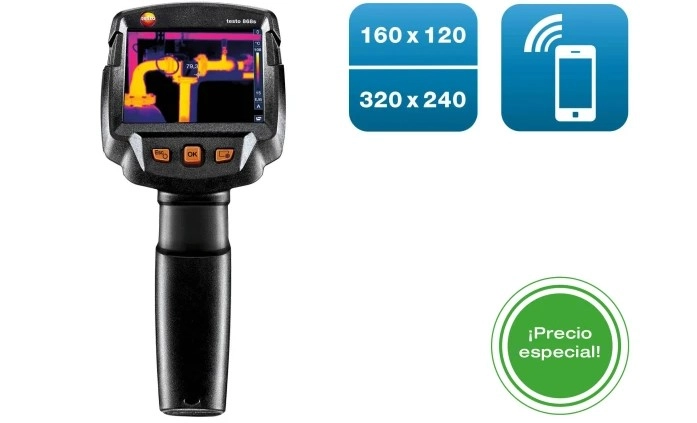

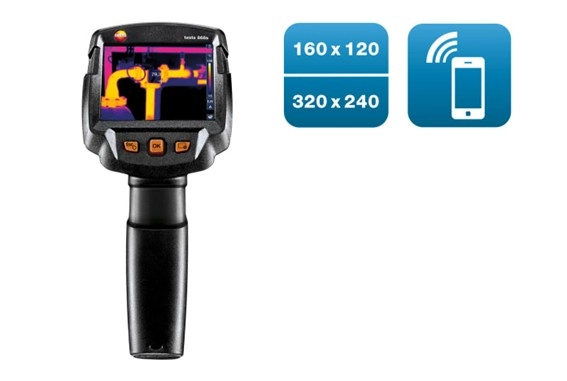

CáMARA TERMOGRáFICA TESTO 868S 05608684

La testo 868s integra un manejo rápido e intuitivo con herramientas asistidas propias de gamas superiores (IFOV Warner, testo ε-Assist y testo ScaleAssist), diseñadas para eliminar errores de medición en revisiones de edificación y mantenimiento industrial.

Funciones Inteligentes y Asistencia Técnica

• Resolución infrarroja nativa: Detector de 160 x 120 píxeles (19.200 puntos), cuadruplicable a 320 x 240 píxeles (76.800 puntos) con testo SuperResolution.

• Sensibilidad térmica mejorada (NETD): 80 mK (< 0,08°C), permitiendo detectar variaciones de temperatura a partir de 0,08°C.

• testo ScaleAssist: Ajusta automáticamente la escala de temperaturas y la paleta de colores para generar imágenes térmicas comparables objetivamente en aislamientos de edificios.

• IFOV Warner: Notifica al usuario en pantalla si la distancia al objeto y el tamaño del punto permiten realizar una medición precisa, evitando lecturas erróneas.

• testo ε-Assist: Configura automáticamente la emisividad y la temperatura reflejada mediante el uso de los adhesivos testo ?-Marker.

• Cámara digital integrada: Captura simultánea de la imagen visible de forma paralela a la termografía.

• Autodetección de extremos: Localización automática de los puntos más caliente (Hotspot) y más frío (Coldspot).

Conectividad WLAN y Gestión de Datos

• Módulo WLAN integrado y testo Thermography App: Permite conectar la cámara a smartphones o tablets (iOS/Android) para emplear el dispositivo como segunda pantalla, control remoto, o para generar, guardar y enviar informes técnicos en PDF directamente desde el lugar de trabajo.

• Archivado ágil: Guardado de imágenes en formato .jpg estándar para facilitar su transmisión, manteniendo compatibilidad con el programa gratuito para PC testo IRSoft para análisis detallados.

Áreas de Aplicación Principales

• Mantenimiento preventivo industrial: Detección rápida de componentes, bornes y polos sobrecalentados para prevenir averías.

• Edificación e infraestructura: Localización de fugas de agua, detección de puentes térmicos y deficiencias constructivas o de aislamiento.

Especificaciones Técnicas Generales (testo 868s)

Sistema Óptico e Infrarrojo

• Resolución IR nativa: 160 x 120 píxeles

• Resolución SuperResolution: 320 x 240 píxeles

• Sensibilidad térmica (NETD): < 0,08°C (80 mK)

• Campo de visión (FOV): 31° x 23°

• Resolución espacial (IFOV): 3,4 mrad (2,1 mrad con SuperResolution)

• Enfoque: Foco fijo (Focus-free, distancia mínima < 0,5 m)

• Frecuencia de actualización de imagen: 9 Hz

• Rango espectral: 7,5 hasta 14 µm

Cámara Integrada y Pantalla

• Cámara digital visible: 5 MP (distancia mínima de enfoque <0.5 m)

• Pantalla: TFT de 8,9 cm (3,5''), resolución QVGA 320 x 240 píxeles) con brillo ajustable (brillante/normal/oscuro)

• Modos de visualización: Imagen IR / Imagen real (pantalla completa)

• Paletas de color (4): Hierro, arco iris HC, grises y frío-caliente

Rango y Funciones de Medición

• Rango de temperatura: Conmutación entre -30 a +100°C y 0 a +650°C

• Exactitud: ±2 °C, ±2 % del valor medido (se aplica el mayor valor)

• Emisividad / Temp. reflejada: 0,01 a 1 / Ajuste manual mediante testo ε-Assist

• Herramientas de análisis: Detección automática de puntos fríos y calientes (Coldspot/Hotspot), medición promedio y Delta T

• Funciones integradas:

  • testo ScaleAssist: Ajuste automático del contraste térmico

  • IFOV Warner: Indicación de tamaño de punto medible

Conectividad, Memoria y Comunicación

• Memoria interna: 2,8 GB

• Formatos de archivo: .bmt y .jpg (exportación a .bmp, .jpg, .png, .csv, .xls)

• Interfaces: USB 2.0 Micro B y conectividad WLAN

• Transmisión inalámbrica: Comunicación con la testo Thermography App para control, reportes y streaming de vídeo

Estructura, Alimentación y Entorno

• Dimensiones y peso: 219 x 96 x 95 mm | 510 g

• Materiales de carcasa: Policarbonato - ABS (IP54, resistencia a vibraciones 2G)

• Alimentación: Batería recargable de Iones de Litio (extraíble) o funcionamiento directo conectado a red

• Autonomía: 4,0 horas

• Condiciones operativas: -15 a +50°C | Humedad: 20 a 80 %HR (sin condensación)

• Compatibilidad de software PC: Windows® 8.1, 10 y 11

Volumen de suministro (testo 868s)

El paquete completo de la cámara termográfica testo 868s incluye los siguientes elementos:

• 1 cámara termográfica testo 868s

• 1 maletín de transporte robusto

• 1 batería recargable de iones de litio

• 1 cable USB

• 1 alimentador / cargador

• 3 marcas adhesivas testo ε-Marker (para la determinación automática de la emisividad y temperatura reflejada)

• 1 manual de instrucciones

• 1 guía de inicio rápido

• 1 informe de conformidad

Nota sobre el software para PC: El paquete no incluye soporte físico (CD o memoria USB) para el programa de gestión. Para analizar las termografías y confeccionar informes técnicos en el ordenador, es necesario descargar gratuitamente el software testo IRSoft desde la página web oficial ([www.testo.com/irsoft](https://www.testo.com/irsoft)).

Resumen de Aplicaciones Termográficas (Línea de Cámaras Testo)

El conjunto de aplicaciones cubiertas por las cámaras termográficas compactas y profesionales (testo 868s, 871s, 872s y 883-1) abarca las necesidades clave del mantenimiento predictivo, la patología de la edificación y las instalaciones HVAC:

1. Mantenimiento Preventivo (Eléctrico y Mecánico)

• Detección de puntos calientes (Hotspots): Identificación temprana de estados de calentamiento crítico en componentes en servicio para prevenir incendios, paradas de producción e intervenciones correctivas costosas.

• Instalaciones eléctricas: Inspección no destructiva de armarios de distribución, bornes, conexiones sueltas o sobrecargadas y módulos fotovoltaicos en baja, media y alta tensión.

• Sistemas mecánicos: Localización de fricciones anómalas y patrones de desgaste en motores, cojinetes, rodamientos, ejes y alineaciones.

2. Inspección de Edificios y Calidad Constructiva

• Envolvente e hidrotérmica: Detección de fallos de aislamiento, puentes térmicos y comprobación del sellado de permeabilidad al aire en puertas, ventanas y cerramientos.

• Riesgo de moho y humedad: Mapeo de zonas con riesgo de condensación y localización de humedad atrapada o aislamiento degradado en cubierta plana.

3. Instalaciones HVAC, Fontanería y Fugas

• Climatización y calefacción: Inspección del rendimiento térmico, medición de diferenciales de temperatura entre alimentación y retorno, y localización de acumulación de escoria o lodos en radiadores.

• Trazado y localización de roturas: Mapeo de bucles de suelo radiante y detección precisa de fugas o fisuras en tuberías empotradas bajo revoque o solera sin realizar obras ni catas destructivas.
