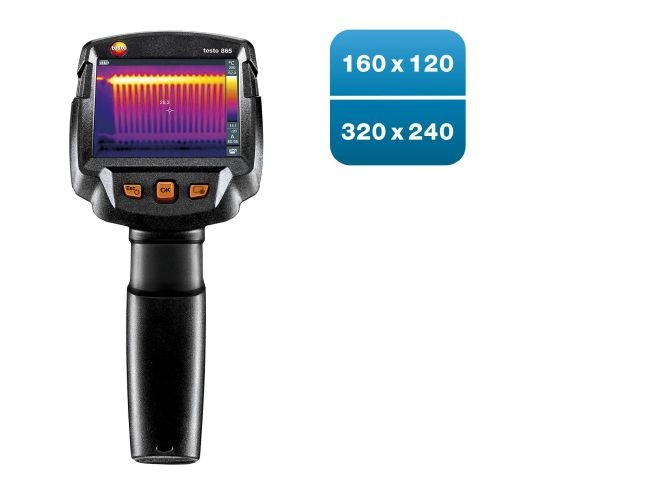

CáMARA TERMOGRáFICA TESTO 865S 05608651

Cámara Termográfica testo 865s: Modelo de Entrada e Innovaciones

La testo 865s está concebida como el equipo de inicio idóneo para técnicos de mantenimiento, instaladores y auditores en edificación. Ofrece un equilibrio entre simplicidad operativa y precisión técnica gracias a la automatización de parámetros clave de captura.

Innovaciones Técnicas y Funciones Asistidas

• Resolución Infrarroja Nativa: Detector de 160 x 120 píxeles (19.200 puntos), ampliable a 320 x 240 píxeles (76.800 puntos) mediante la tecnología testo SuperResolution.

• Sensibilidad Térmica Optimizada (NETD): 100 mK (< 0,1ºC  / 0,1ºC), permitiendo la visualización limpia de gradientes térmicos a partir de 0,1ºC.

• testo ScaleAssist: Configuración automática de la escala de temperaturas y la paleta de colores para garantizar evaluaciones neutras y comparables en la envolvente térmica de edificios.

• IFOV Warner: Notificación automática en pantalla que valida si el tamaño del área o componente a medir se adecúa a la distancia de captura actual, evitando lecturas erróneas.

• Autodetección de Puntos Extremos: Indicación automática de los puntos más frío (Coldspot) y más caliente (Hotspot).

• Formatos y Análisis en PC: Opción de almacenamiento directo en .jpg estándar y análisis profundo con elaboración de informes mediante el software gratuito testo IRSoft.

Aplicaciones Clave

• HVAC y Fontanería: Localización de fugas y desequilibrios térmicos en sistemas de calefacción, climatización y ventilación.

• Instalaciones Eléctricas: Identificación de conexiones y bornes sobrecalentados en mantenimientos preventivos sencillos.

• Diagnóstico Constructivo: Detección de puentes térmicos, fallos de aislamiento y defectos estructurales.

Comparativa: Toda la Serie de Cámaras Termográficas Compactas y Profesionales Testo

Especificaciones Técnicas Generales (testo 865s)

Sistema Óptico e Infrarrojo

• Resolución IR nativa: 160 x 120 píxeles

• Resolución SuperResolution: 320 x 240 píxeles

• Sensibilidad térmica (NETD): < 0,1ºC (100 mK)

• Campo de visión (FOV): 31º x 23º

• Resolución espacial (IFOV): 3,4 mrad (2,1 mrad con SuperResolution)

• Enfoque: Foco fijo (Focus-free, distancia mínima < 0,5 m)

• Frecuencia de actualización de imagen: 9 Hz

• Rango espectral: 7,5 hasta 14 µm

Pantalla y Visualización

• Pantalla: TFT de 8,9 cm (3,5''), resolución QVGA (320 x 240 píxeles) con brillo ajustable (brillante/normal/oscuro)

• Modo de visualización: Solo imagen IR (sin cámara digital visible)

• Paletas de color (4): Hierro, arco iris HC, grises y frío-caliente

Rango y Funciones de Medición

• Rango de temperatura: -20 a +280ºC

• Exactitud: ±2 °C, ±2 % del valor medido (se aplica el mayor valor)

• Emisividad / Temp. reflejada: 0,01 a 1 / Ajuste manual

• Herramientas de análisis: Detección automática de puntos fríos y calientes (Coldspot/Hotspot), medición promedio y Delta T

• Funciones integradas:

  • testo ScaleAssist: Ajuste automático del contraste térmico

  • IFOV Warner: Indicación de tamaño de punto medible

Conectividad, Memoria y Comunicación

• Memoria interna: 2,8 GB

• Formatos de archivo: .bmt y .jpg (exportación a .bmp, .jpg, .png, .csv, .xls)

• Interfaces: USB 2.0 Micro B

• Transmisión: Video streaming vía cable USB hacia PC

Estructura, Alimentación y Entorno

• Dimensiones y peso: 219 x 96 x 95 mm | 510 g

• Materiales de carcasa: Policarbonato - ABS (IP54, resistencia a vibraciones 2G)

• Alimentación: Batería recargable de Iones de Litio (extraíble) o funcionamiento directo conectado a red

• Autonomía: 4,0 horas

• Condiciones operativas: -15 a +50ºC | Humedad: 20 a 80 %HR (sin condensación)

• Compatibilidad de software PC: Windows® 8.1, 10 y 11

Volumen de Suministro (testo 865s)

El paquete estándar de la cámara termográfica testo 865s incluye los siguientes componentes:

• 1 cámara termográfica testo 865s

• 1 maletín de transporte de alta resistencia

• 1 batería recargable de iones de litio

• 1 cable USB

• 1 alimentador / cargador de red

• 1 manual de instrucciones

• 1 guía de inicio rápido

• 1 informe de conformidad

Nota importante sobre el software: El volumen de suministro no incluye un CD o memoria física con el programa de gestión. Para la descarga de datos, edición de termografías y elaboración de informes técnicos en el ordenador, se debe descargar de manera gratuita el software testo IRSoft desde la página oficial ([www.testo.com/irsoft](https://www.testo.com/irsoft)).

Clasificación Operativa de Aplicaciones Termográficas (Gama Testo)

El catálogo completo de cámaras termográficas Testo (testo 865s, 868s, 871s, 872s y 883-1) cubre de manera transversal los requerimientos de inspección técnica no destructiva en mantenimiento industrial, diagnóstico de edificación e instalaciones hidrotérmicas.

1. Mantenimiento Preventivo Predictivo

• Detección de puntos calientes (Hotspots): Identificación temprana de incrementos térmicos críticos en componentes en servicio para evitar paradas no programadas, averías graves y riesgos de incendio.

• Mantenimiento eléctrico: Inspección segura de armarios de distribución, bornes, conexiones sueltas o sobrecargadas, transformadores y paneles fotovoltaicos en baja, media y alta tensión.

• Mantenimiento mecánico: Localización de fricciones anómalas, sobrecalentamiento por falta de lubricación y patrones de desgaste en motores, cojinetes, rodamientos, ejes y acoplamientos.

2. Inspección de Edificación y Eficiencia Energética

• Calidad de construcción y envolvente: Detección de fallos de aislamiento térmico, puentes térmicos en fachada y fallos estructurales sin contacto.

• Estanqueidad de huecos: Verificación de filtraciones de aire no deseadas en ventanas, puertas y juntas de estanqueidad.

• Detección de moho y condensación: Mapeo de superficies frías propensas a la condensación mediante el Modo Húmedo asistido (alertas de riesgo en código de color).

3. Instalaciones HVAC, Fontanería y Filtraciones

• Sistemas de calefacción y climatización: Evaluación del rendimiento en unidades HVAC, medición directa del salto térmico entre ida (alimentación) y retorno, y detección de sedimentos o escoria en radiadores.

• Trazado e inspección de suelo radiante: Mapeo térmico del recorrido de serpentines e identificación precisa de obstrucciones o desequilibrios de caudal.

• Localización no destructiva de fugas: Ubicación de roturas de tuberías bajo solera, paredes empotradas o revestimientos de yeso/revoque sin necesidad de realizar cata física.

• Tejados planos y cubiertas: Detección de filtraciones ocultas, retención de agua en la impermeabilización y zonas con aislante degradado por humedad acumulada.
