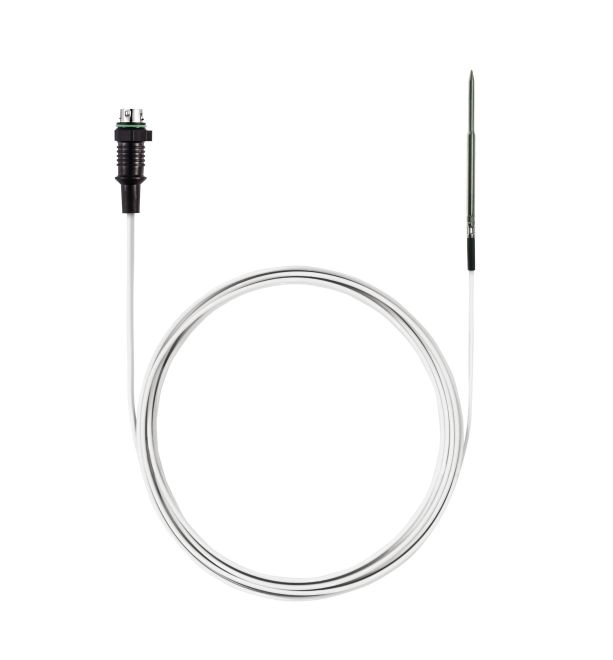

SONDA DE TEMPERATURA POR PENETRACIÓN - CON SENSOR NTC Y CABLE PLANO 05721001

SONDA NTC DE PENETRACIÓN CON CABLE PLANO DE PASO ESTANCO (REF. 0628 0030 / 0613 1912)

Captador térmico multimatriz de alta precisión, estanqueidad IP54, respuesta amortiguada y conectividad de 8 pines

1. Descripción General del Sistema

Esta sonda de penetración con tecnología de captación NTC ha sido desarrollada para la determinación precisa de la variable térmica en matrices complejas: alimentos pastosos, masas viscosas, medios semisólidos, fluidos y aire ambiente. Gracias a la integración de un sensor NTC de alta tolerancia, la sonda ofrece un grado de incertidumbre metrológica de 0,2 ºC.

Su diseño incorpora un cable de perfil plano ultrafino de 2 m de longitud, idóneo para su paso a través de juntas de estanqueidad, burletes de refrigeración o marcos de recintos frigoríficos sin generar puentes térmicos ni afectar el sellado del recinto. Dispone de un nivel de estanqueidad IP54 resistente a salpicaduras de líquidos e impurezas.

2. Dinámica Térmica y Aplicación en Control de Aire Ambientado

• Tiempo de Respuesta Estándar (t99): Registra un tiempo de inercia térmica de t99 = 8 s en medio líquido en movimiento a +60 ºC.

• Amortiguación de Picos Térmicos en Aire: En mediciones ambientales, el tiempo de respuesta resulta de 40 a 60 veces superior. Esta mayor inercia térmica actúa como un filtro de picos de temperatura, evitando lecturas erráticas o falsas alarmas provocadas por perturbaciones breves (como la apertura ocasional de puertas de cámaras o frigoríficos).

• Alternativa de Respuesta Acelerada: Para auditorías ambientales que requieran captación rápida de fluctuaciones de aire, se recomienda el uso del captador ultra-rápido de amplio rango (Ref. 0602 0493).

3. Compatibilidad con Equipos de Medición

El elemento captador con conector de 8 pines es compatible con la serie de registradores e infraestructuras de adquisición:

• Estaciones de Registro Autónomas: Dataloggers de la serie testo 175 T1 / T2 y testo 176 H1 / H2 / P1.

• Registradores IoT Inalámbricos: Plataforma testo Saveris 2.

• Sistemas Centralizados de Monitoreo: Ecosistema metrológico testo Saveris.

ESPECIFICACIONES TÉCNICAS GENERALES Y DE RENDIMIENTO (SONDA NTC REF. 0628 0030 / 0613 1912)

1. Datos Constructivos, Físicos y Mecánicos

2. Rangos de Medición y Grado de Precisión Metrológica

Variable Térmica por Contacto / Núcleo (Sensor NTC)

• Intervalo de Captación: -40 a +125 ºC

• Grado de Precisión / Incertidumbre:

  • ±0,4 ºC Resto rango
    ±0,5 % del v.m. (100 hasta +125 ºC)
    ±0,2 ºC (-25 hasta +80 ºC)

• Tiempo de Respuesta Dinámico (t99): 8 s (en medio líquido en movimiento)

DOTACIÓN DE SUMINISTRO / ESPECIFICACIÓN DEL ELEMENTO (REF. 0572 1001)

• Elemento de Captación Térmica: 1 Sonda de temperatura externa NTC de alta precisión (Ref. 0572 1001).

• Conectividad e Interfaz: Cable de señal con conector estándar para integración directa en dataloggers y registradores de datos compatibles.
