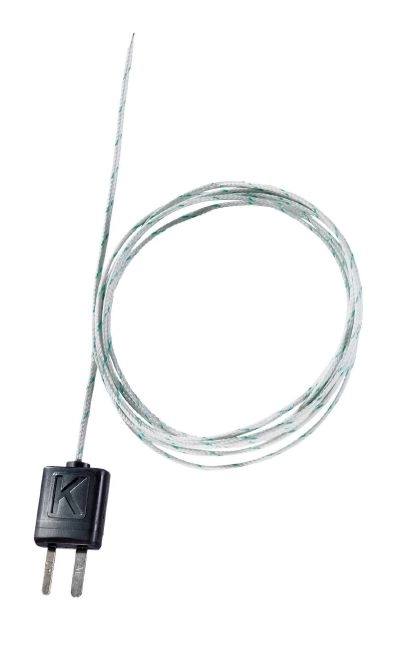

SONDA TERMOPAR TIPO K - LONGITUD 1500 MM, FIBRA DE VIDRIO 06020645

CAPTADOR TERMOPAR FLEXIBLE DE BAJA INERCIA Y ALTA RESISTENCIA TÉRMICA

Sensor térmico para canalización en rendijas y monitoreo de procesos de secado, curado y tratamiento térmico

1. Versatilidad Operativa y Facilidad de Instalación

El captador termopar constituye una solución idónea para la adquisición rápida y simplificada de la variable de temperatura ambiental o de superficie. Gracias a la flexibilidad de su estructura trenzada y a su reducido perfil seccional, la sonda permite su canalización a través de aperturas mínimas, orificios de inspección, ranuras técnicas o marcos con burletes y juntas de estanqueidad en puertas de recintos de prueba, sin deformar los sellos ni alterar la atmósfera interna.

2. Ámbitos de Aplicación e Integración Industrial

La resistencia térmica aportada por el revestimiento en trenzado de fibra de vidrio permite el despliegue de esta sonda en entornos de solicitación térmica elevada, destacando entre sus aplicaciones principales:

• Cámaras de Simulación Climática y Ensayos: Monitorización del perfil térmico en recintos de pruebas ambientales y de estabilidad.

• Hornos de Secado y Evaporación: Medición continua del gradiente térmico en procesos de secado de recubrimientos o materiales de proceso.

• Hornos de Endurecimiento y Curado: Control de temperatura en ciclos de tratamiento térmico de componentes metálicos, polímeros o materiales compuestos.

1. Datos Constructivos y Físicos

2. Rendimiento Metrológico y Dinámica Térmica

Captador Termopar Tipo K (NiCr-Ni)

• Intervalo Operativo de Medición: -50 a +400 ºC

• Clase de Tolerancia / Exactitud: Clase 2 (conforme a norma UNE-EN 60584-1)

• Tiempo de Respuesta Dinámica (t90): 5s (velocidad de adaptación al 90% del salto térmico)

3. Marco Normativo de Tolerancias Metrológicas (UNE-EN 60584-1)

El grado de precisión de las sondas termopar Tipo K se rige bajo las siguientes categorías normalizadas:

• Clase 1: Aplicable en el rango de -40 a +1000 ºC (mayor precisión industrial).

• Clase 2: Aplicable en el rango de -40 a +1200 ºC (estándar operativo del captador).

• Clase 3: Aplicable en el rango de -200 a +40 ºC (específica para criogenia).

 DOTACIÓN DE SUMINISTRO / CONTENIDO DEL PEDIDO (REF. 0602 0645)

• Elemento Captador Térmico: Sonda termopar flexible de baja inercia (sensor de temperatura Tipo K / NiCr-Ni) con conector estándar tipo mini-TC / T/P.

• Cubierta Protectora y Aislamiento: Revestimiento dieléctrico en trenzado de fibra de vidrio resistente a temperaturas de hasta +400 ºC.

• Dimensiones del Conductor: Cable sensor flexible con una longitud útil de 1.500 mm (1,5 mm).
